不上牌1.5方水 4方尘东风福瑞 扫路车

发布日期:22-05-30

全方位高清图展示

GAO QING TU SHOW
不上牌1.5方水 4方尘东风福瑞 扫路车 不上牌1.5方水 4方尘东风福瑞 扫路车 不上牌1.5方水 4方尘东风福瑞 扫路车 不上牌1.5方水 4方尘东风福瑞 扫路车 不上牌1.5方水 4方尘东风福瑞 扫路车

/202205/1653896699_1668ebdcbe61434baccc.jpg

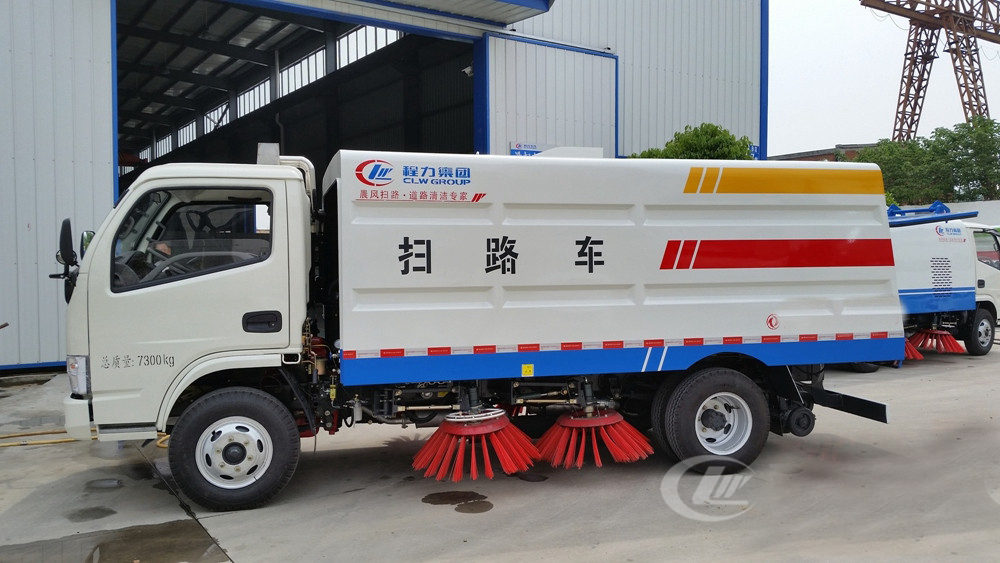

扫路车是在东风底盘基础上加装副发动机动力,清扫,抽吸及喷水降尘,液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。


/202205/1653896699_bcca175d48bfc8a36cc7.jpg


产品详细介绍

  1、采用吸扫结合的方式收集垃圾,湿式除尘、电液**,液压倾翻卸料的作业方式对路面进行清扫作业。
  2、采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。
  3、采用“中置四盘刷+后置吸嘴”的结构布置,便于清扫装置与吸嘴的调整和维护,转场时整车通过性好。
  4、副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载起动和停机时与风机的自动脱离,降低对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。
  5、扫盘有遇障避让保护功能和复位功能,遇到障碍物后回缩,越过障碍物后复位。


  6、根据不同清扫工况,在不增加副机油门的情况下,实现扫盘高中低三档调速,即能保证在各种污染状况下都有良好的清扫效果,同时节省油耗以及刷毛的损耗。
  7、采用可随路面自动找平的全浮动式吸嘴,吸尘效果好,使用寿命长。
  8、进口液压阀组,能保证整车的液压动作的稳定性和流畅性。
  9、进口液压马达,能保证扫盘的工作稳定性,使用寿命长。
  10、进口原料制成的外翻式吸尘管,有效防止吸尘管被划破、冻裂,增加使用寿命。


  11、精密无缝冷弯液压油管,内壁无氧化杂质,保证液压油路清洁,不堵阀。
  12、扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
  13、不锈钢水箱、垃圾箱,可抗一般性腐蚀,增加箱体的使用寿命。
  14、超宽后门且大于90度的开启角度,更易于倾倒垃圾,清理垃圾箱。
  15、垃圾箱倾翻角度大于48度,易于倾倒垃圾。
  16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置、推雪铲等。

/202205/1653896700_aff815b1f435384f26c2.jpg

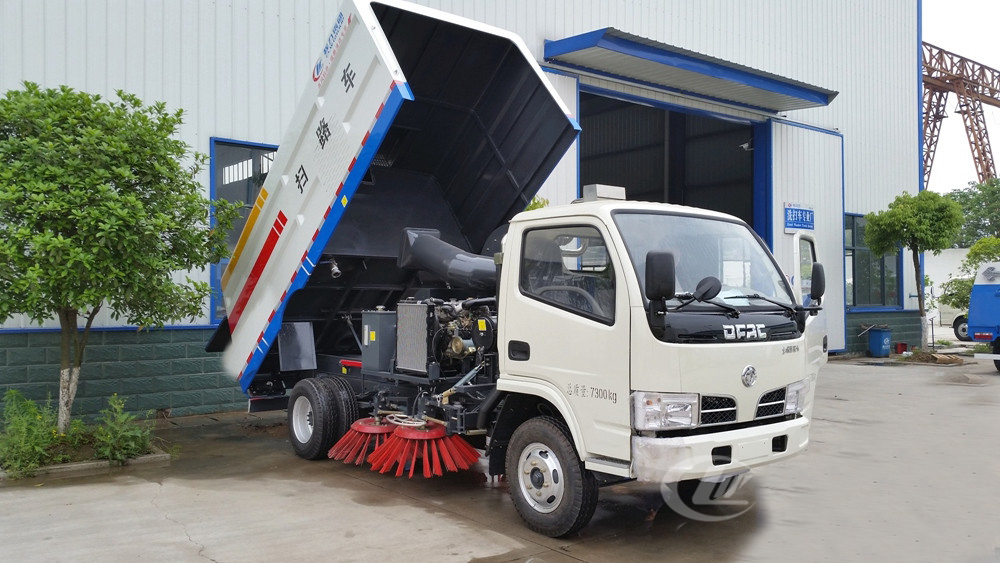

底盘配置:

该车采用东风多利卡D6原装二类汽车底盘生产,1730mm单排驾驶室,玉柴115马力发动机,万里扬6变速箱,德纳前桥1.8T,后桥3.5T,7.00R16钢丝胎,空调,电动窗、中控锁,ABS。另可选择云内126马力、朝柴130马力、玉柴140马力发动机,发动机型号不同底盘配置略有差异,实际请以购车合同为准!

上装基本配置

标准配置:采用“中置4扫盘+喷雾降尘装置+中置挡皮+后置吸嘴”的结构布局,五十铃75马力的副发动机,三洋马达,施耐德**开关,海普瑞斯电磁阀组,无级变速自动离合器,免维护离心式风机,不锈钢垃圾箱、水箱,尾部LED箭头灯,手动泵应急系统,**大的清扫宽度2.8米。
选装配置:用户可根据个人需求选择加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置等配置。



/202205/1653896700_928a1950faad0e8bf527.jpg

工作原理

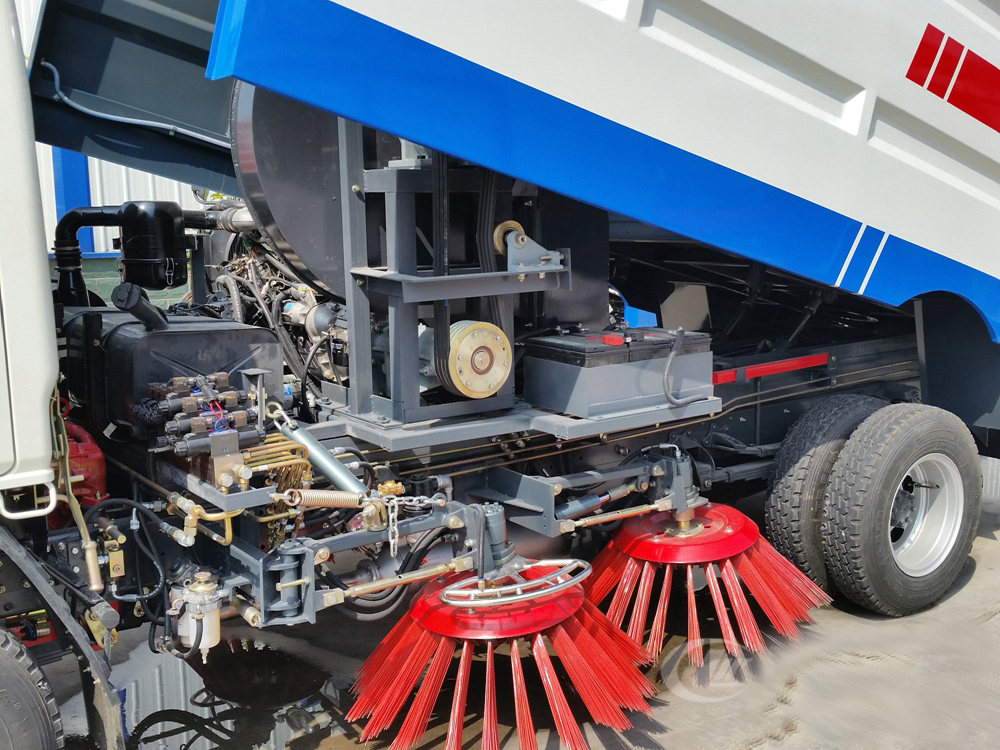

清扫:副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流,在气流的作用下,垃圾吸入吸嘴,并进入垃圾箱中。底盘发动机驱动洗扫车向前行走,扫**吸嘴前方的垃圾不断进入到吸嘴中,并源源不断地被吸到垃圾箱中,实现路面清扫。

洗扫:清扫作业装置工作的同时,副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆,各喷杆上装有多个特制的不锈钢扇形喷嘴,扇形喷嘴喷出的扇形水帘组成一总宽不小于3.0m的U形水刀,直接冲洗路面,冲洗路面后的水被吸回到垃圾箱中,实现路面洗扫。

路沿和路沿石立面洗刷:利用扫盘的左或右立扫,左或右喷杆上的路沿石清洗喷嘴,选用左或右洗扫作业模式进行洗扫作业,就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾:在洗扫车后部垃圾箱下方配有喷雾喷杆,喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵,打开后喷雾开关,启动底盘车前行,就可进行喷雾降尘作业。

低压冲洗:利用离心水泵的低压力、大流量对路面进行冲洗作业,作洒水车用。

/202205/1653896701_8368e011431e13ade01d.jpg

东风福瑞 扫路车主要技术参数
产品**
企业名称
车辆型号 CLW5070TSLD5 公告批次 302
外形尺寸(mm) 6200,5950×2000×2590,2380 罐体容积(m3)
总质量(kg) 7360 额定质量(kg) 2190
整备质量(kg) 5040 前排乘客(人) 2
轴荷(kg) 2640/4720 免征
**高时速(km/h) 99 燃油
油耗(L/**Km)   环保
燃油类型 柴油 排放标准 国五
其他 1、防护材料:Q23**碳钢,连接方式:左右侧面防护装置与专用装置相干涉故可豁免;后下部防护装置与大梁螺栓连接,后部防护断面尺寸(mm):**×50,后部防护离地高度(mm):380。2、ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M。3、随底盘选装前面罩以及前雾灯; 选装吸尘盒和单个扫地刷装置,上装选装新型外形样式。4,文字喷涂位置和车辆颜色可变化。5、整车长/轴距/后悬的对应关系(mm)为:6200/3308/1852,5950/3308/1602。

东风福瑞 扫路车底盘参数
底盘型号 EQ1070SJ3BDF 底盘品牌 东风牌
轴 数 2 前轮距(mm) 1503,1485,1519,1595
轴 距(mm) 3308,2800 后轮距(mm) 1494,1516,1540
轮 胎 数: 6 轮胎规格 7.00-16,7.00R16
接近离去角 20/18 前悬后悬 1040/1497,1040/1250

东风福瑞 扫路车发动机参数
发动机型号 发动机生产企业 排量(ML) 功率(ML)
CY4BK551 东风朝阳朝柴动力有限公司 3707 75
YC4FA115-50 广西玉柴机器股份有限公司 2982 85
4B2-115C50 安徽全柴动力股份有限公司 2545 85
ZD30D13-5N 东风轻型发动机有限公司 2953 96
D28D11-5DA 东风轻型发动机有限公司 2771 85
4DW93-84E5 一汽解放汽车有限公司无锡柴油机厂 2540 64
YN27CRE1 昆明云内动力股份有限公司 2672 70
YN33CRE1 昆明云内动力股份有限公司 3298 85
SD4D25R-70 江苏四达动力机械集团有限公司 2545 70
4DX23-120E5 一汽解放汽车有限公司无锡柴油机厂 3857 90
D25TCIE2 昆明云内动力股份有限公司 2499 96
4F20TCIE5 常柴股份有限公司 1995 70
4DW94-95E5 一汽解放汽车有限公司无锡柴油机厂 2720 72
YCD4N4S-110 广西玉柴动力机械有限公司 2799 80
WP2.3Q110E50 潍柴动力扬州柴油机有限责任公司 2290 81
不上牌1.5方水 4方尘东风福瑞 扫路车 不上牌1.5方水 4方尘东风福瑞 扫路车

国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
