国六4方水 8方尘东风天锦 扫路车

发布日期:22-05-30

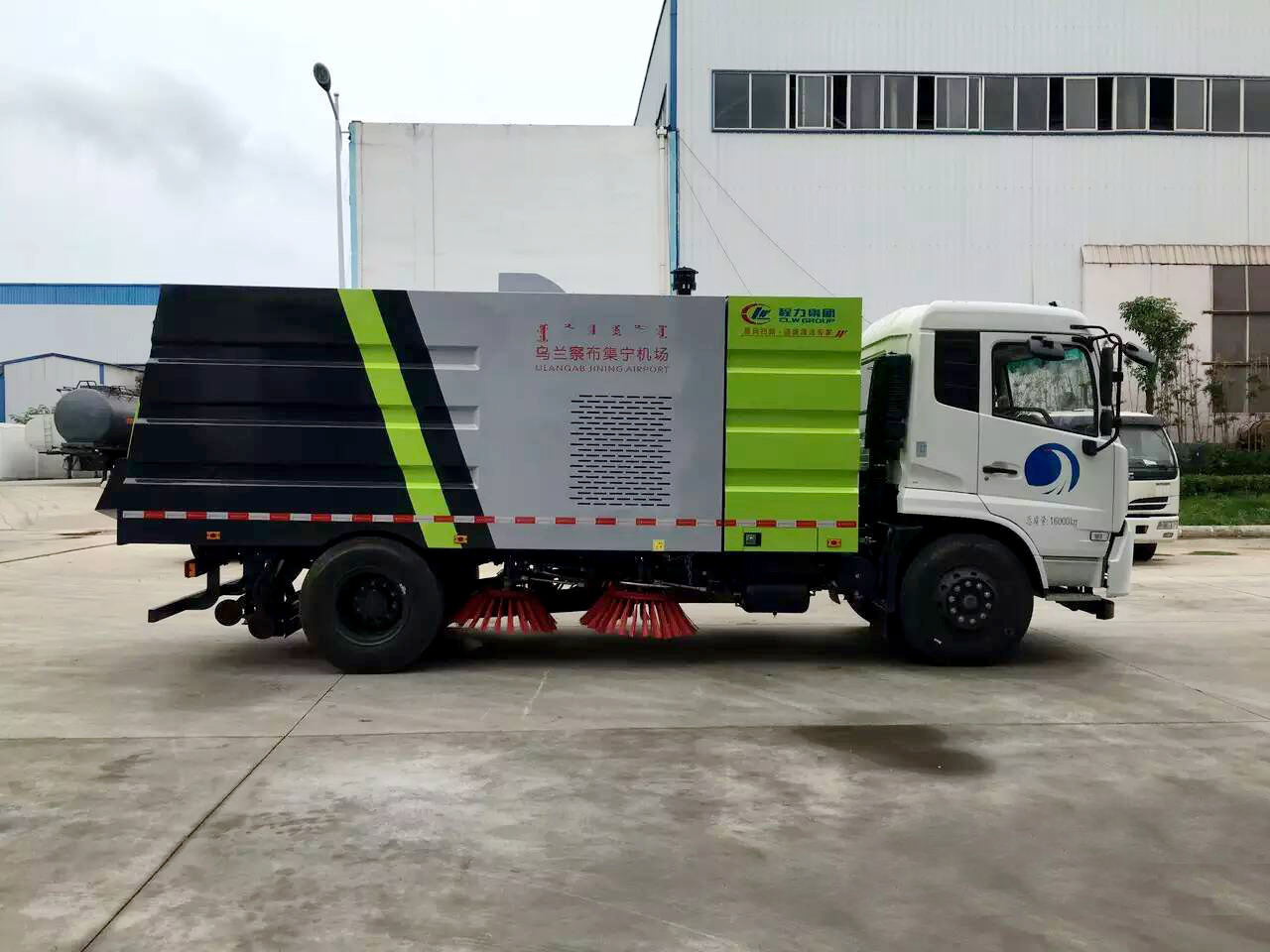

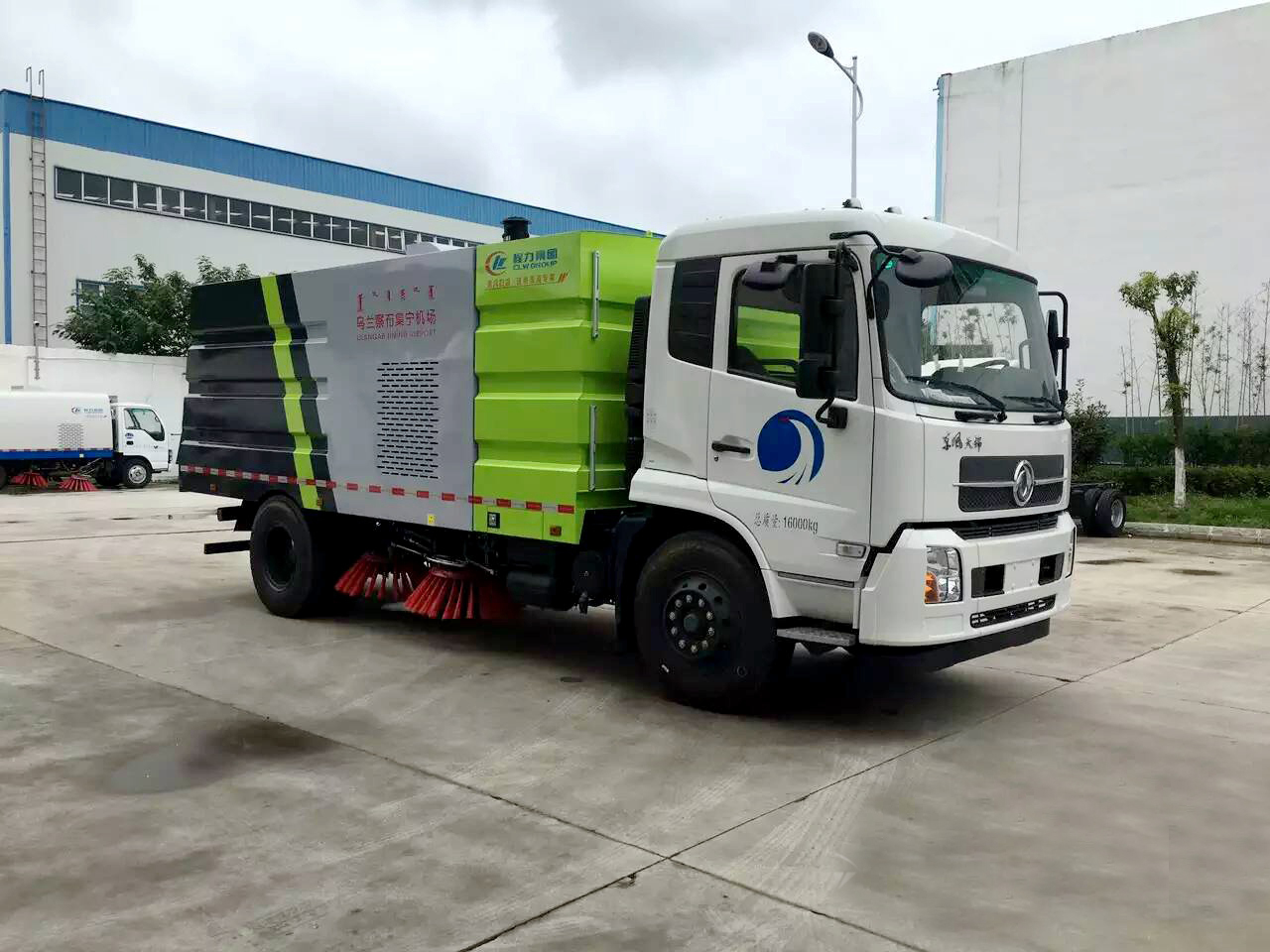

全方位高清图展示

GAO QING TU SHOW
国六4方水 8方尘东风天锦 扫路车 国六4方水 8方尘东风天锦 扫路车 国六4方水 8方尘东风天锦 扫路车 国六4方水 8方尘东风天锦 扫路车 国六4方水 8方尘东风天锦 扫路车

/202205/1653896696_ca223e76a90cd9077e5e.jpg


扫路车是在东风底盘基础上加装副发动机动力,清扫,抽吸及喷水降尘,液压等装置等改装而成的新一代清扫设备。扫路车具有清扫宽度大,作业油耗低,操作简便舒适,大幅度提升路面清洁效率等特点。广泛应用于城市街道、国道、公路、码头、车站、广场、水泥厂、电厂、矿厂等场所的路面垃圾清理,堪称全能清扫车。

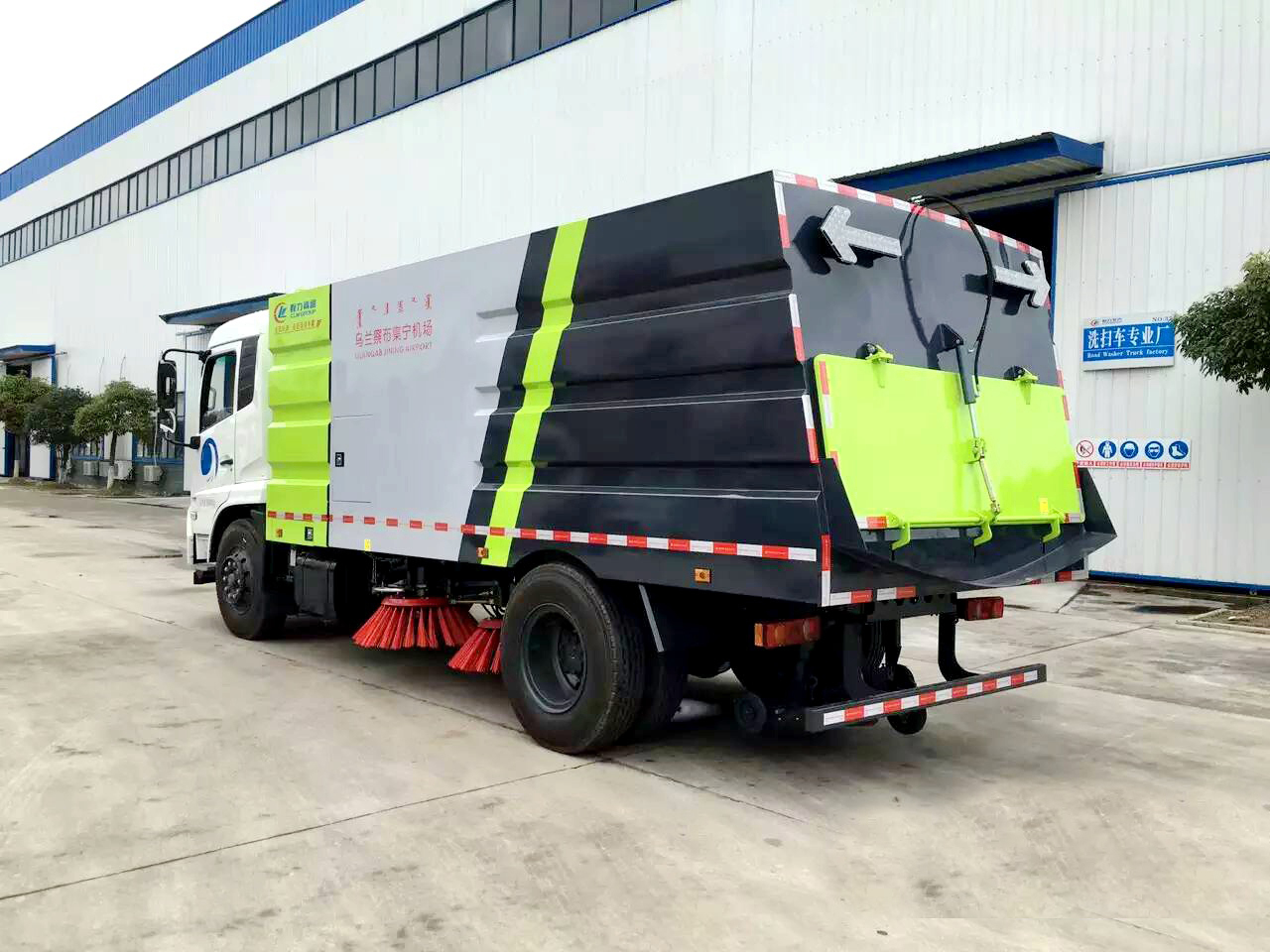

/202205/1653896697_653f0c5da510c7607cf8.jpg



产品特点

1、垃圾倾卸料度高:为便于垃圾倾卸,水箱设置在垃圾箱的底部,使得**大卸料角度高达54度以上,使得垃圾倾倒更为干净彻底。
2、液压阀组采用国内知名****品牌:测试压力可以达35MPa,流量达300L/Min,可以对各种工业液压阀和行走机械液压阀的动态、静态性能和疲劳寿命进行**测试。
3、副机空滤进气系统设计**,可大大提高发动机的使用寿命:发动机的进气质量将直接影响发动机的使用寿命,发动机的进气过滤不好,轻则可能使发动机的功率降低、烧机油,重则可使发动机的缸套及活塞报废,因而我公司为能够**大限度地提高发动机的进气质量,将发动机的进气口引到了箱体顶部,使得发动机的进气更为洁净。


4、液压系统过滤器全部采用知名产品:使液压系统保持较高的清洁度, 采用**的液压油冷却技术,与同类产品相比,油温下降了10度,延长了液压油的使用寿命,液压系统有过载自动保护装置,全面保证了液压系统的安全使用。

5、风机为国内知名品牌:为增加扫路车整体清扫效果,我公司采用国内质量评比一流的扫路车专用风机,专业设计高效、高压离心风机,其蜗壳、叶轮均采用高科技技术进行了超强耐磨处理,耐磨性能大大提高,经试验比较其耐磨性是同类普通风机的6~8倍以上,使整体清扫效果更突出。
6、喷水降尘选用优质高效的离心水泵:流量大,压力高,能够有效的降低清扫扬尘,及减少吸口堵塞,该车在清扫刷盘装有不锈钢喷水架及铜质降尘喷头。


7、扫刷驱动马达采用优质摆线液压马达:工作效率高、使用寿命长。
8、箱体顶部设置了大面积滤网:减少堵塞保证抽吸气流畅通,箱体顶部设置了导流槽,提高降尘效果,使垃圾堆积均匀,提高有效容量。
9、清扫装置,具有自动避障保护功能或自动复位功能:扫刷采用弹簧悬浮避障结构,防止扫刷遇到障碍物被撞坏的可能。


10、该车的抽吸盘采用全浮动连接结构:可充分保证在进行清扫作业时,吸盘可根据路面状况随动,以保证吸盘与路面的间隙始终保持不变。后吸盘行走机构**,遇小减速带轻松越过。
11、左右前刷盘可**或联动:使车辆在工作中能够有选择地使用右前扫或左前扫工作,使得靠快车道一侧的工作机构可在选择左扫的情况下不伸出车体既减小了占道宽度,提高了作业和通行车辆的安全,又减少了扫刷的磨损,降低了运行成本。
12、采用独到的手压泵应急举升系统:能够在副发动机出现故障,无法启动副发动机时,将垃圾箱体升起,以便于维修人员进行检修。


13、PLC智能**系统(选装):该系统是我公司在手动按键操作系统基础上开发的一款高科技智能系统,该智能**系统为液晶显示器手触屏式,可在显示屏上操作扫路车整体作业,并安装一键式智能**系统,可一键完成整个作业操作。智能系统还可检测车辆使用时状况能更有效的为驾驶员在驾驶室内反馈车辆作业操作状况。当车辆出现故障时智能系统能在显示屏上有效的显示车辆故障原因和提前提醒驾驶员注意操作。
14、多种配置,多种选择:为使车辆真正作到一车多用,该车还可根据用户需要,选择装配推雪铲或带洒水车前冲后洒等装置。

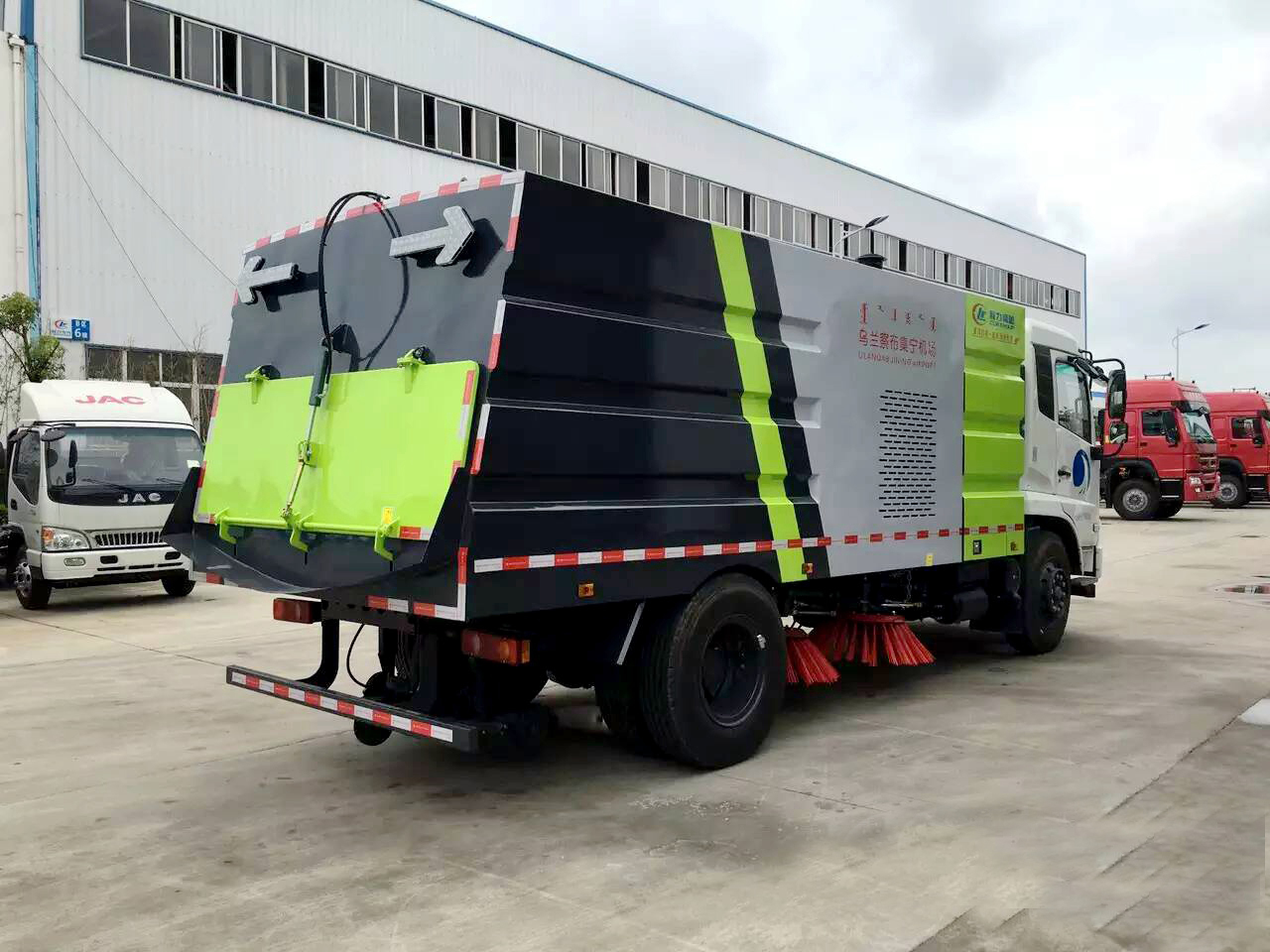

/202205/1653896698_4f80d81d95c3d52bdac9.jpg


底盘配置:

该车采用东风天锦原装二类汽车底盘生产改装,新款D530平头一排半标准顶驾驶室,带原厂冷暖空调,东风康明斯210或230马力发动机,4700mm轴距,东风6档/陕齿8档变速箱,4.5T前桥,9T后桥,10.00R20钢丝胎,带ABS。


上装基本配置

标准配置:采用中置四扫盘、吸扫结合、湿式除尘的方式对路面进行清扫、保洁作业;标配:康明斯140马力副发动机;山东瑞诺马达;法国施耐德**开关;VTOZ电磁阀组;电气自动**副发动机离合操纵装置(厦门南超生产质保两年),可保证副发动机空载起动和停机时与风机的自动脱离;**北玻免维护风机;不锈钢垃圾箱;尾部LED箭头灯、手动应急系统。
选装配置:用户可根据个人需求选择加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置等配置。


东风天锦 扫路车主要技术参数
产品**
企业名称
车辆型号 CLW5180TSLD6 公告批次 330
外形尺寸(mm) 7930,7730,7430,7180,7030×2500×3120 罐体容积(m3)
总质量(kg) 18000 额定质量(kg) 8190,8125
整备质量(kg) 9680 前排乘客(人) 2,3
轴荷(kg) 6500/11500 免征
**高时速(km/h) 89 燃油
油耗(L/**Km)   环保
燃油类型 柴油 排放标准 国六
其他 此车为道路清扫专用车辆,专用装置为扫刷.防护材料:Q23**碳钢,连接方式:左右侧面防护为扫刷,离地高为(mm):180,后下部防护与车架采用焊接连接,后下部防护尺寸:50×120(mm),离地面高度470mm.随底盘选装驾驶室.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车**系统(**)有限公司.此整车长/前悬/轴距/后悬对应关系为(mm):7930/1430/4700/1800,7930/1400/4700/1830,7730/1430/4500/1800,7430/1430/4200/1800,7180/1430/3950/1800,7030/1430/3800/1800.随底盘选装驾驶室.

东风天锦 扫路车底盘参数
底盘型号 DFH1180EX8 底盘品牌 东风牌
轴 数 2 前轮距(mm) 1876,1896,1920,1950,1914,1934,1980,2000
轴 距(mm) 3800,3950,4200,4500,4700,5000,5300,5800 后轮距(mm) 1820,1860
轮 胎 数: 6 轮胎规格 10.00R20 18PR,275/80R22.5 18PR
接近离去角 17/24,17/18,17/13 前悬后悬 1400/1830,1430/1800

东风天锦 扫路车发动机参数
发动机型号 发动机生产企业 排量(ML) 功率(KW)
DDi50E190-60 东风商用车有限公司 5000 147/199
D4.5NS6B190 东风康明斯发动机有限公司 4500 140/190
D6.7NS6B230 东风康明斯发动机有限公司 6700 169/229
B6.2NS6B210 东风康明斯发动机有限公司 6200 154/209
B6.2NS6B230 东风康明斯发动机有限公司 6200 169/229
DDi50E220-60 东风商用车有限公司 5000 162/220
