（一）智能移动式压缩转运箱



容积大小：8方/10方/12方/16方/18方/20方



1.产品技术描述

移动式压缩转运箱为我公司引进德国技术而研发的新一代垃圾压缩处理设备，该设备由垃圾储存箱、压缩机构、翻斗机构、电液**系统等组成，配套拉臂车移动使用。设备具有结构紧凑、布置灵活、操作方便、不需建设厂房和基础等特点，适用于街道社区、**、**、公园、广场等各种垃圾收集转运的场所，是城市环卫部门、各种企事业单位垃圾处理装备的一种理想选择。

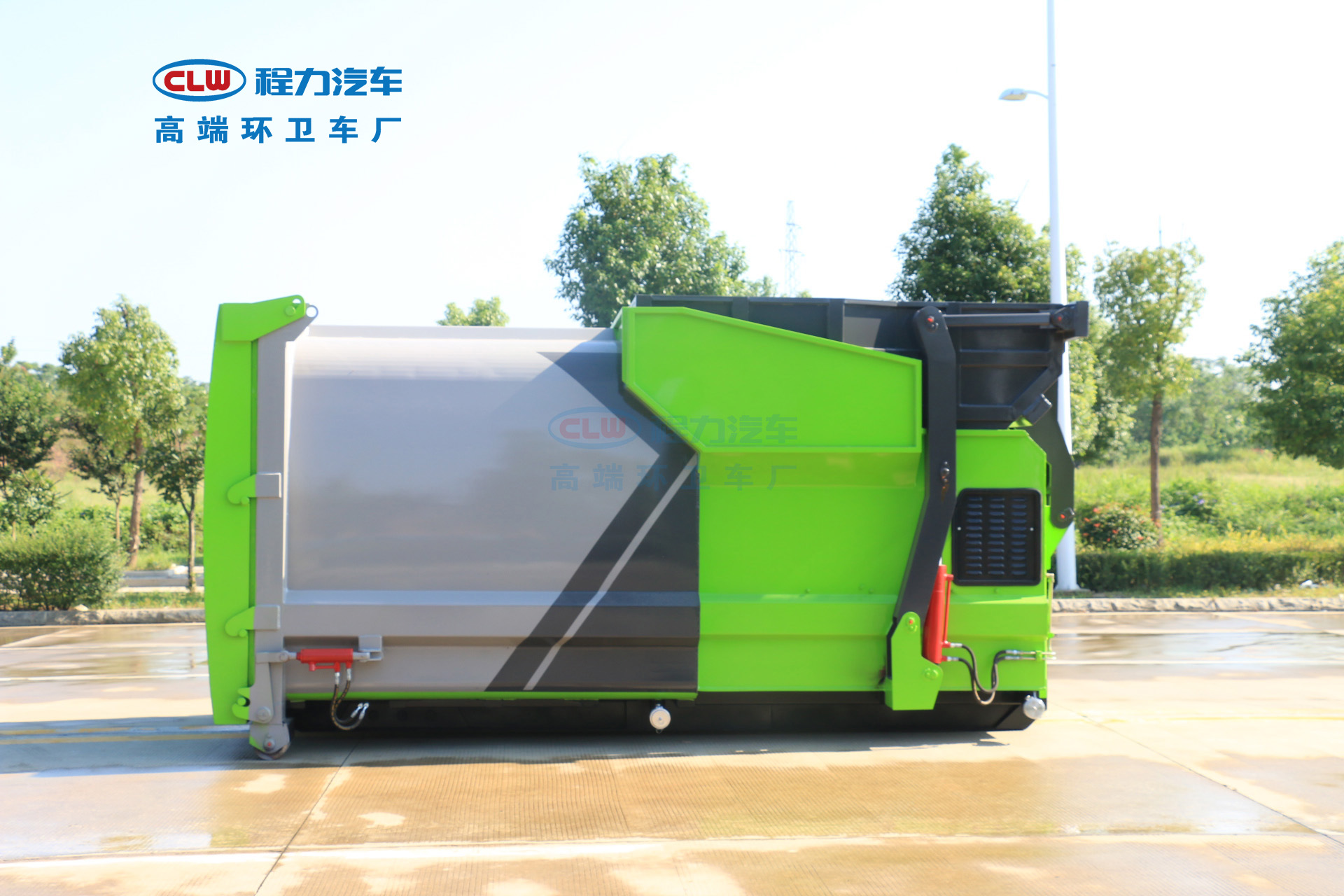

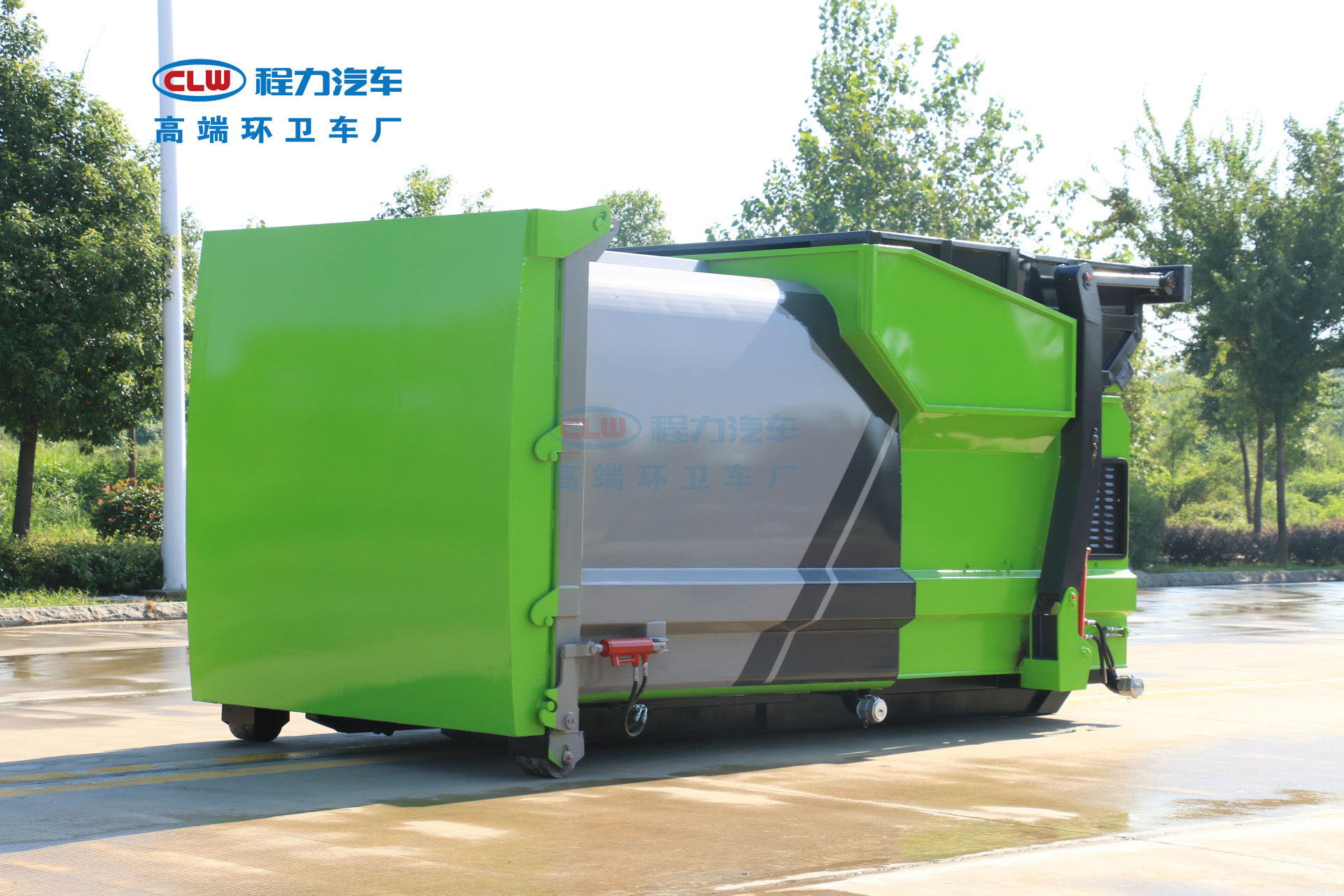

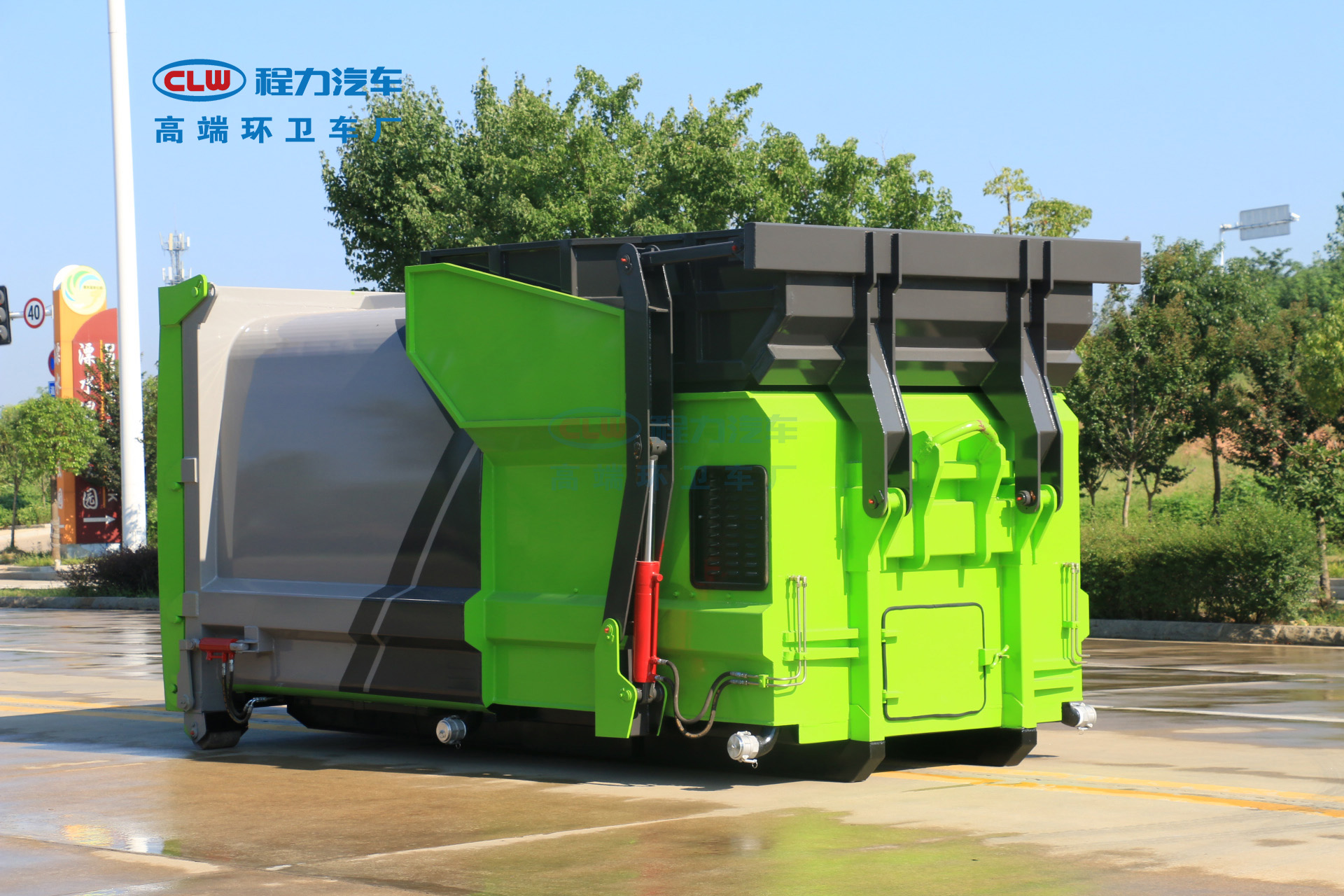

2.设备照片



方压缩箱主要技术参数与配置



技术项目	技术参数	相应配置
型号		海纳尔动力**单元，进口**台达PLC**系统，信捷显示器，施耐德电器开关，**台达CPU处理器。
外形尺寸:长*宽*高（mm）
箱体容积（m3）
翻料斗容积（m3）
设备投料口高度mm
底梁宽度mm
导向轮轮距mm
吊耳**高度(mm)
液压系统额定压力（Mpa）		意大利进口凯斯帕齿轮泵或马祖齿轮泵
**大压缩力（KN）
压实密度（t/m3）
运行噪音dB
电机功率（Kw）		ABB定制专用电机
电源
推头循环时间（S）
压缩腔单次循环行程容积（m3）
理论：单机处理垃圾量（m3/h）
卸料后门开启方式
整机重量（kg）

4.产品工艺流程

5.产品的技术特点

（1）设备模块化设计，可**作业，不需要配套其它设备和厂房，布置灵活；

（2）压缩机功率达5.5kw，进料口容积大，设备工作效率高，抗高峰冲击能力强；

设备具有后门“B 型”密封和底部储水的双重密封设计，整个箱体密封设计，垃圾运输过程无二次污染；

垃圾箱整体为大弧形结构，其底板采用5mmQ345 高强度、耐磨钢材，侧板及顶板采用5mmQ345 高强度、耐磨钢材,压缩推头的两侧板采用 10mmQ345 高强度、耐磨钢材,压缩仓的两侧板采用 12mm,10mm基板和耐磨板拼焊而成，滑动耐磨件采用高强尼龙 PA66，整体结构合理，使用寿命长；

垃圾储存箱体采用前小后大的锥度设计，便于垃圾倾倒，并且压缩腔前部设置有垃圾剪切和防垃圾反弹装置；

设备采用PLC 可编程序**器，可实现人机信息对话、实时显示系统状态，**系统简捷高效；

（7）电液**系统元器件均为国际知名品牌产品，设备使用安全可靠；

序号	型 号	名 称	数量	品 牌
1	YWZ-80T	液位计	1	HaiNaer
2	TAB0761B12P	空气滤清器	1	CLEAN
3	HN15.01	机架组件	1	HaiNaer
4	HN15.02.01	油箱组件	1	HaiNaer
5	PT310250-155	液位液温开关	1	HaiNaer
6	56274006	吸油滤油器	1	HaiNaer
7	YLF150	风冷式油冷却器	1 套	HaiNaer
8	HR-012	液控单向阀	1	ATOS
9	DHE-063 0/2-24DC	电磁换向阀	3	ATOS
10	DHE-063 2/2/A-24DC	电磁换向阀	1	ATOS
11	RVC0.M22.0G.0000	溢流阀	2	VIS
12	HN15.02.03-01	阀 块	1	HaiNaer
13	HPCK-12	单向节流阀	2	华液
14	WDR1**/4	单向阀	1	VTOZ
15	8252.84.2517	压力传感器	1	TRAFAG
16	MCS-G1/4	测压接头	1	MCS
17	WDR10A-10	单向阀	1	VTOZ
18	PLP20.14D0 /ALP2A-D-20	齿轮泵	1	CASAPPA /MARZOCCHI
19	MS112L-4-B35-5.5（顶置）	电动机	1	HaiNaer
20	HN11.03-01/CR24 28X50-Z17.29X24	钟罩/联轴器	1	HaiNaer
21	EEPE4BC-P10B	回油过滤器	1	HaiNaer
22		配套胶管	1 套	PARKRE



（8）设备能耗损失效率参数：压缩机连续工作 2h 后的油箱内油温：≤45℃

（9）设备安全参数要求：设备的绝缘电阻率：≥350MΩ；

（10）料斗举升机构满载时任意工作位置停止 15min 油杠杆沉降量：≤3mm。

（11）产品所有结构件均经过抛丸、除锈、喷涂处理，与垃圾直接接触的钢材均进行了酸洗、磷化等防腐处理，整机防腐性好。

料斗上料结构示意图

主要组成单元：

1、翻料斗：垃圾的装填容器3m³，可将翻料斗内的垃圾倾倒入压缩腔的机构；

2、压缩机头：由动力单元（PLC自动**）、“W”型压缩头和装填腔组成，将料斗送入的松散垃圾压入垃圾箱内；

3、动力**单元：动力及**系统，驱动压缩头将垃圾压入箱体；

4、箱体：垃圾容器，集装压缩垃圾；

5、锁紧机构：采用液压连杆机构锁紧固定后门；

6、尾门：垃圾箱体后盖，密封箱体内垃圾或打开后倾卸垃圾。





售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力，已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开，售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障：本公司服务是严格履行公司程序文件和质量手册，结合市场和用户的要求，给予保障。

三、服务宗旨：专业创造价值，诚信铸就未来！

四、服务机构：在销售公司**下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则

在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）一年内，行驶里程不超过 25000公里之内，因设计、制造、装配原因引起的产品机件损坏，经有关汽车服务站和监督部门鉴定后，在三个工作日内向我公司售后服务部门提交书面资料，售后服务部门确认后实行三包服务。

具体服务如下：

1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。

3、免费培训操作员：

⑴ 由我厂安排**工程师现场指导，学习理论及实际操作；
⑵ 掌握专用车的基本理论，性能以及功能；
⑶ 按程序能熟练的操作；
⑷ 能进行正常的日常维护，排除一般技术故障。
