东风D9挂桶垃圾车

发布日期:22-05-30

全方位高清图展示

GAO QING TU SHOW
东风D9挂桶垃圾车 东风D9挂桶垃圾车 东风D9挂桶垃圾车 东风D9挂桶垃圾车 东风D9挂桶垃圾车

/202205/1653895611_fab1804b5f9734024f61.jpg

挂桶垃圾车的特点能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式对接垃圾车等。

/202205/1653895611_df784fdd62e3c3d4899e.jpg

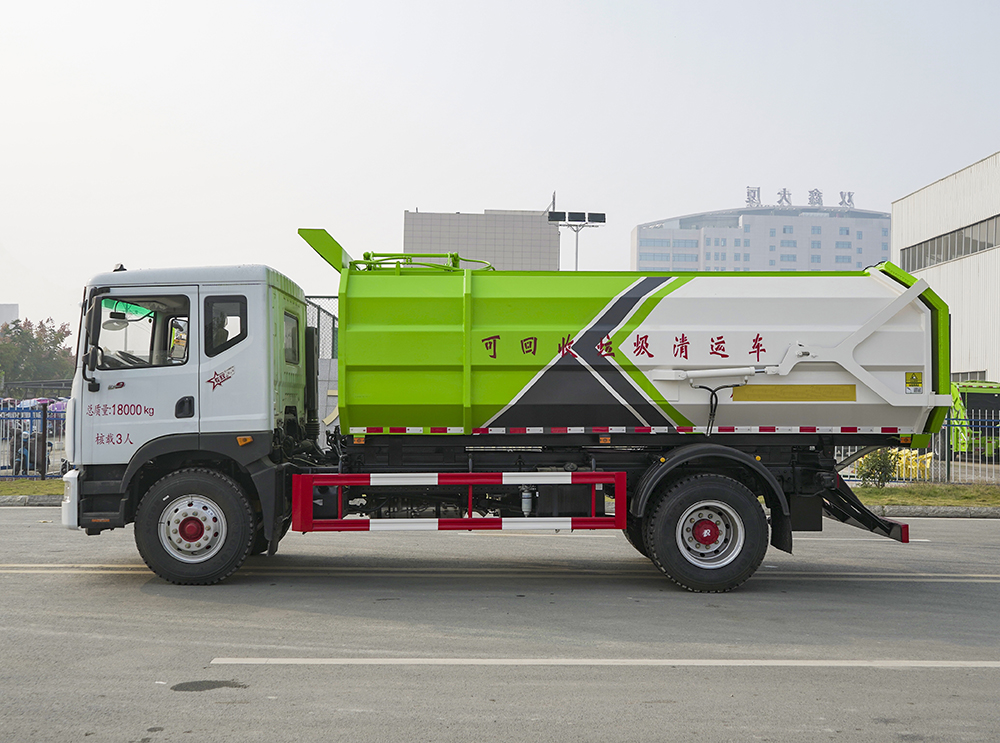

产品简述

侧装对接式垃圾车的装载容积是12立方,特点是一个车能配几十个垃圾桶,能实现一台车与多个垃圾桶联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。同时,挂桶垃圾车还可以加装其它功能,形成其它多功能挂桶垃圾车,如:挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。

/202205/1653895612_ecca4d5e54e0abe0099c.jpg

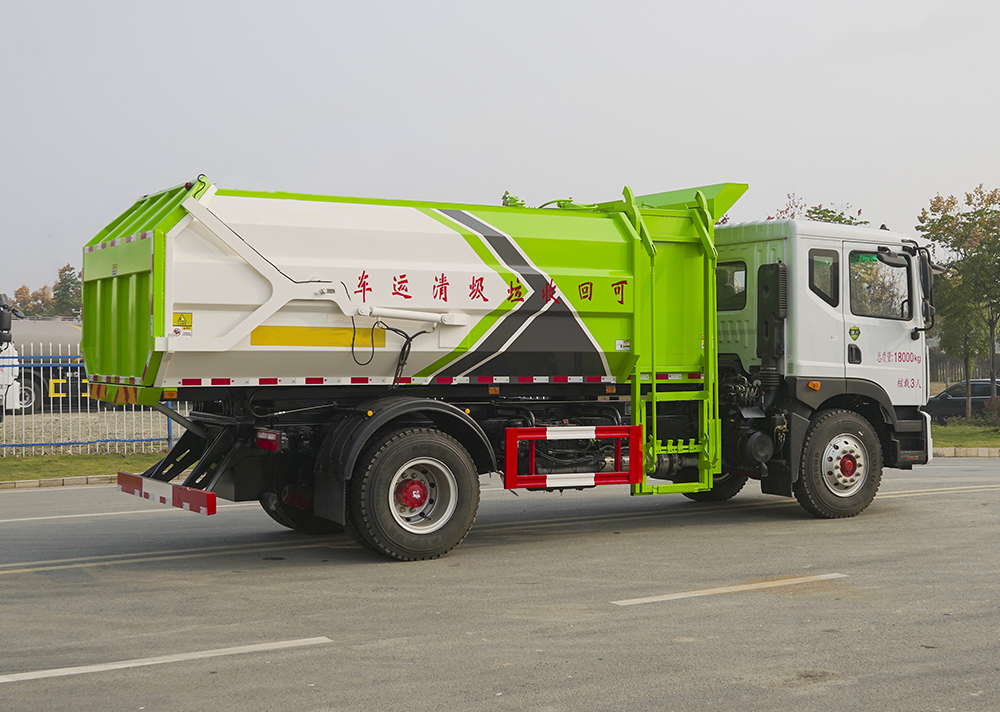

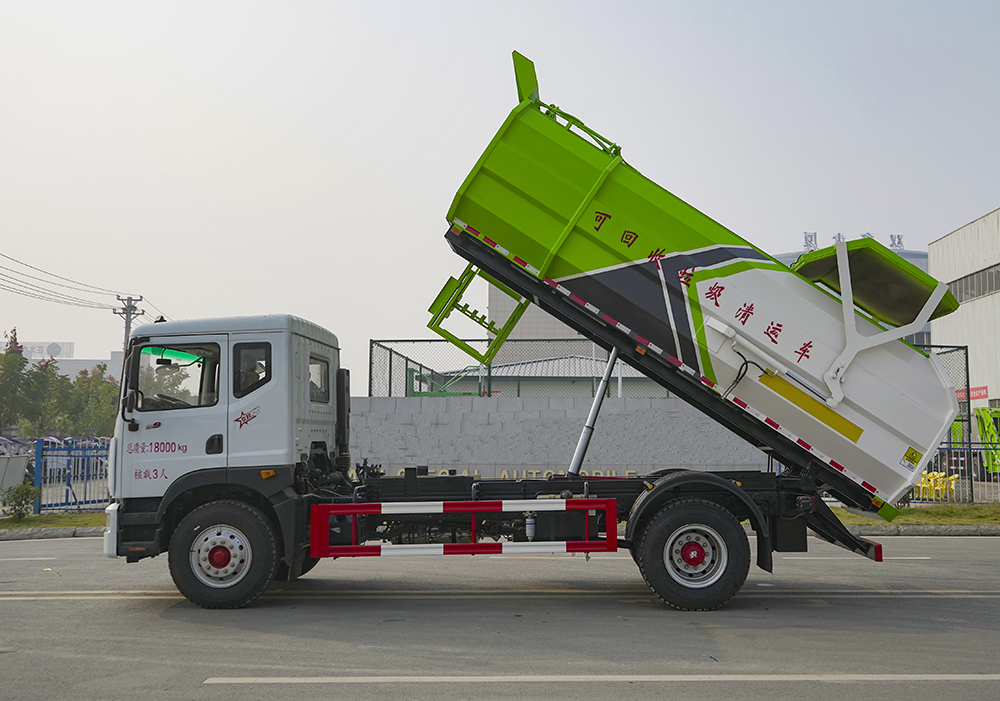

产品性能及特点结构简述

1.上盖、后盖均采用液压开启、关闭形式。为保证有沾性介质的自卸。

2.液压系统均采用优质的举升油缸、操作阀、卡套式接头、高压软管和高压钢管安装合理,同时布置了可靠的固定装置,保证长时间无任何泄漏,做到可靠、维修方便、延长使用寿命。

3.垃圾箱在制造上采用武钢产优质钢板,箱底板可加装不锈钢钢板,保证介质自卸时的平滑性, 同时箱底可根据地区的季节温度情况加装防冰冻设置,保障车辆的正常运行。

4.该车液压油缸动作采用手动液压多路阀**,液压多路阀**油缸动作。操作简单可靠,便于维修。

液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机,通过取力器将动力分出,取力器带动齿轮泵工作。齿轮泵经吸油滤油器将液压油箱中的液压油吸入,多路阀(位于驾驶室外后、车箱前部)供油。多路阀工作时使后门油缸、自卸油缸产生动作,液压油缸不工作时,液压油经过多路阀直接回油箱。

/202205/1653895612_3d0c418bbc3301fae3fd.jpg

【整车技术参数】

总质量(kg)

18000

整备质量(kg)

8200,8600

额定质量(kg)

9670,9605,9270,9205

外形尺寸(mm)

7300,7850 * 2500,2550 * 3100,3200,3300 (mm)

驾驶室准乘人数(人)

2,3

鞍座**载质量(kg)

接近角/离去角(°)

19/13

前悬/后悬(mm)

1260/2090

轴荷(kg)

6500/11500

**车速(km/h)

105

备注:

该车专用装置:箱体和挂桶机构,主要用于城镇环卫散装生活垃圾的收集与运输;侧防护材料:Q235B,连接方式为:螺栓连接;后防护材料为Q235B,连接方式为:焊接连接,断面尺寸为160×70(mm),离地高度为470mm;卸料方式为后卸式,安装有具有卫星定位功能的行驶记录仪,选装直接供电ETC车载装置,仅采用B6.2NS6B210 ,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68发动机对应油耗值分别为 (L/100km); 26.3,26.8,26.6,26.6,26.4;随选装驾驶室,选装底盘附件安装位置,选装侧部及后部结构外观,ABS型号:J ABS,ABS/ASR-24V-4S/4M;ABS生产企业:焦作博瑞克**技术有限公司,襄阳东风隆诚机械有限责任公司,仅采用3950mm,4500mm轴距

【底盘技术参数】

底盘型号

EQ1185LJ9CDE

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

3600,3950,4500,4700,5000,5300,5600

轮胎规格

295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+7,8/-

前轮距(mm)

1862,1933,1949

燃料种类

柴油

后轮距(mm)

1806,1865

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

D4.5NS6B220

东风康明斯发动机有限公司

4500

162

YCS04200-68

广西玉柴机器股份有限公司

4156

147

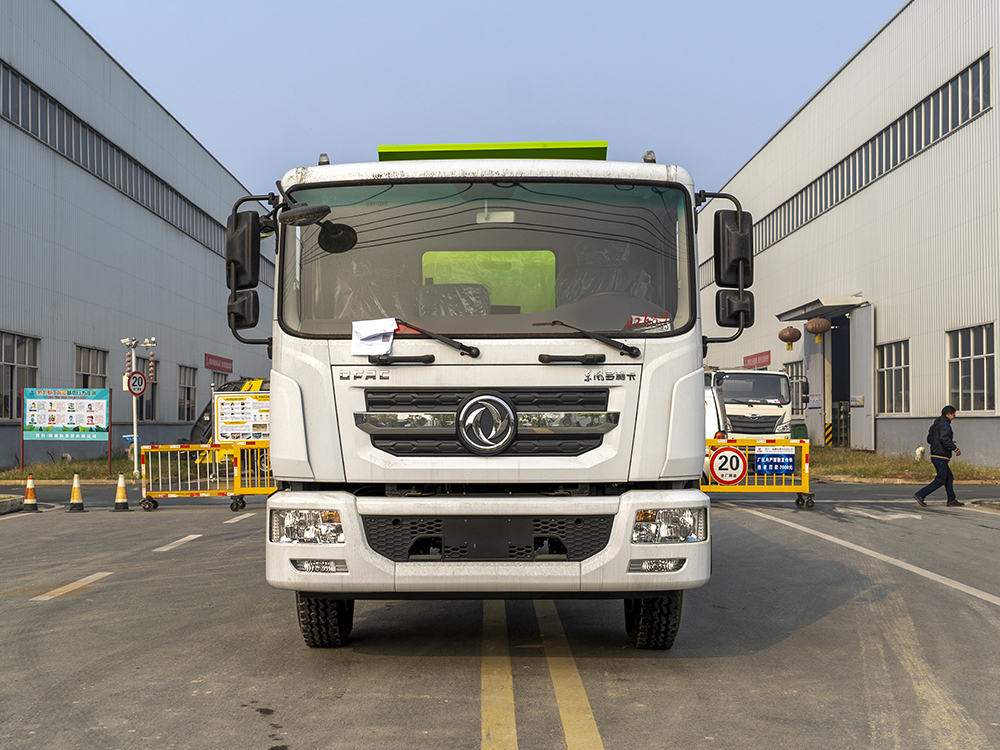

整车详细介绍

底盘说明

底盘配置:
轴距3950,驾驶室2315/排半,发动机型号为YCS04200-60,200马力,发动机功率147KW,变速箱采用法士特8档,轮胎规格275/80R22.5,前后桥3.9/8德纳,250车架,动转,离合助力,电动门窗中空锁,空调,断气刹,排气制动,ABS 带取力器

/202205/1653895613_73bad35dffea93766503.jpg/202205/1653895614_90cce7784f9a3d1fa61c.jpg

东风D9挂桶垃圾车 东风D9挂桶垃圾车

国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
